유량센서 YF-S201 테스트

YF-S201 Hall-Effect Water Flow Sensor

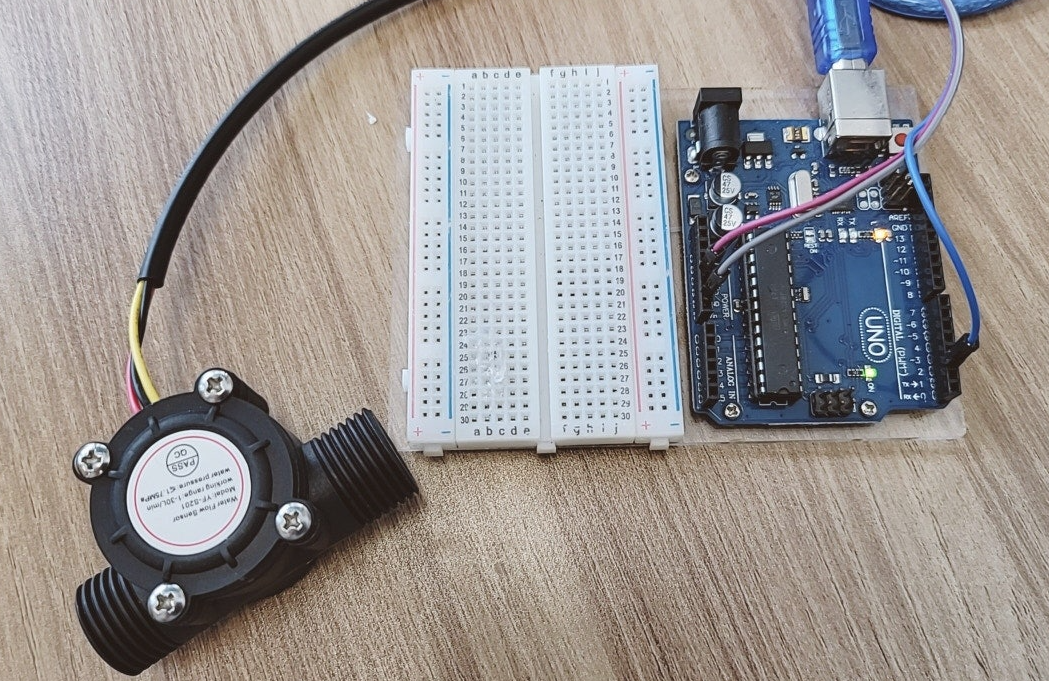

유량센서 (Hall-effect sensor)

아두이노를 이용하여 터널속 흘러가는 유량을 체크합니다.



테스트  #1

아두이노를 이용하여 펄스 파형을 시리얼 플로터로 표시합니다.

아날로그핀 A0으로 데이터를 수신합니다.

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);

}

void loop() {
  // put your main code here, to run repeatedly:
  int a = analogRead(A0);
  Serial.println(a);
}



테스트화면 #2

유량대신 공기를 이용하여 테스트합니다.

디지털핀 2번으로 데이터를 수신합니다.

/*

YF‐ S201 Water Flow Sensor

Water Flow Sensor output processed to read in litres/hour

*/

volatile int flow_frequency; // Measures flow sensor pulses

unsigned int l_hour; // Calculated litres/hour

unsigned char flowsensor = 2; // Sensor Input

unsigned long currentTime;

unsigned long cloopTime;

void flow() // Interrupt function
{
   flow_frequency++;
}

void setup()

{
   pinMode(flowsensor, INPUT);
   digitalWrite(flowsensor, HIGH); // Optional Internal Pull-Up
   Serial.begin(9600);
   attachInterrupt(0, flow, RISING); // Setup Interrupt
   sei(); // Enable interrupts
   currentTime = millis();
   cloopTime = currentTime;
}

void loop ()
{
   currentTime = millis();
   // Every second, calculate and print litres/hour
   if(currentTime >= (cloopTime + 1000))

   {
      cloopTime = currentTime; // Updates cloopTime
      // Pulse frequency (Hz) = 7.5Q, Q is flow rate in L/min.
      l_hour = (flow_frequency * 60 / 7.5); // (Pulse frequency x 60 min) / 7.5Q = flowrate in L/hour
      flow_frequency = 0; // Reset Counter
      Serial.print(l_hour, DEC); // Print litres/hour
      Serial.println(" L/hour");
   }

}
