복합환경제어기 + 센서
| 복합환경제어기 | 24V 전원 |
 |
 |
| 토양센서 | AWS 센서 |
 |
 |
| rs485 multi hub | |
 |
 |

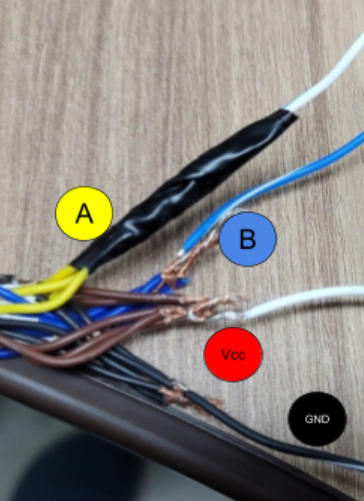

| rs485 선 색상 정의 | |
 |
 |
| APPLE RELAY | |
 |
복합환경기제어 + 릴레이
 |
DNS 정보
| usfarm2.iptime.org | 14.46.51.151 |
| C:\Users\yc253>nslookup usfarm2.iptime.org 서버: kns.kornet.net Address: 168.126.63.1 권한 없는 응답: 이름: usfarm2.iptime.org Address: 14.46.51.151 |
|
| usapple.ddns.net |
ddns
 |
| 14.46.51.151 |

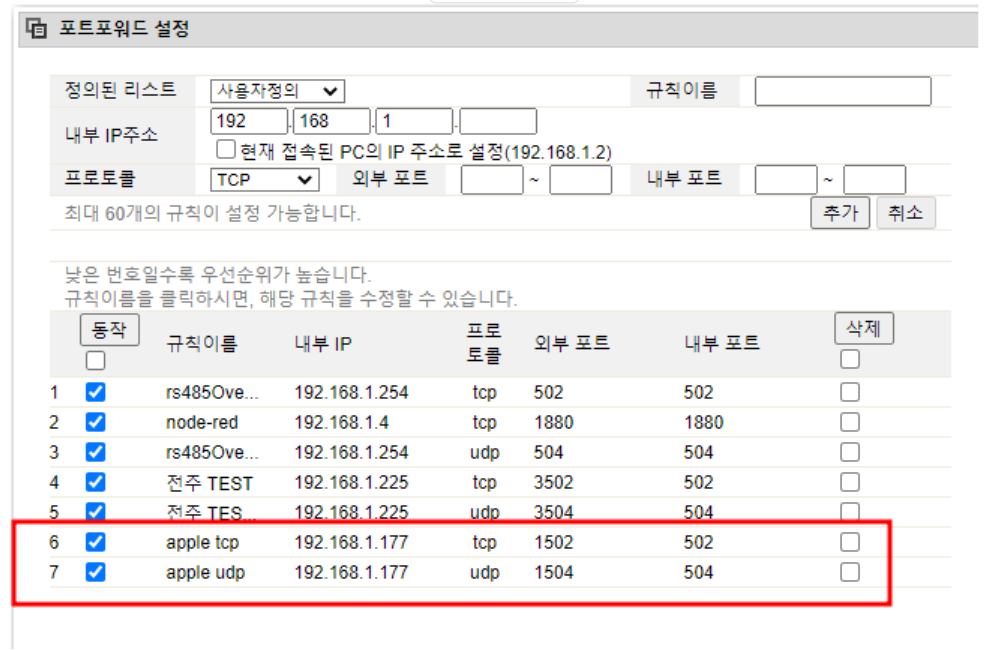

공유기 설정
| 외부 포트 | IP | 내부 포트 | |
| AWS TCP | 1502 | 192.168.1.177 | 502 |
| AWS UDP | 1504 | 192.168.1.177 | 504 |
| RELAY TCP | 2502 | 192.168.1.178 | 502 |
| RELAY UDP | 2504 | 192.168.1.178 | 504 |
 |
Node-RED
| UDP Client |
 |
 |
MongoDB
 |
토양센서 정보
| 범위(총 15개) | 140-154 |
| 보드레이트 | 4800 |

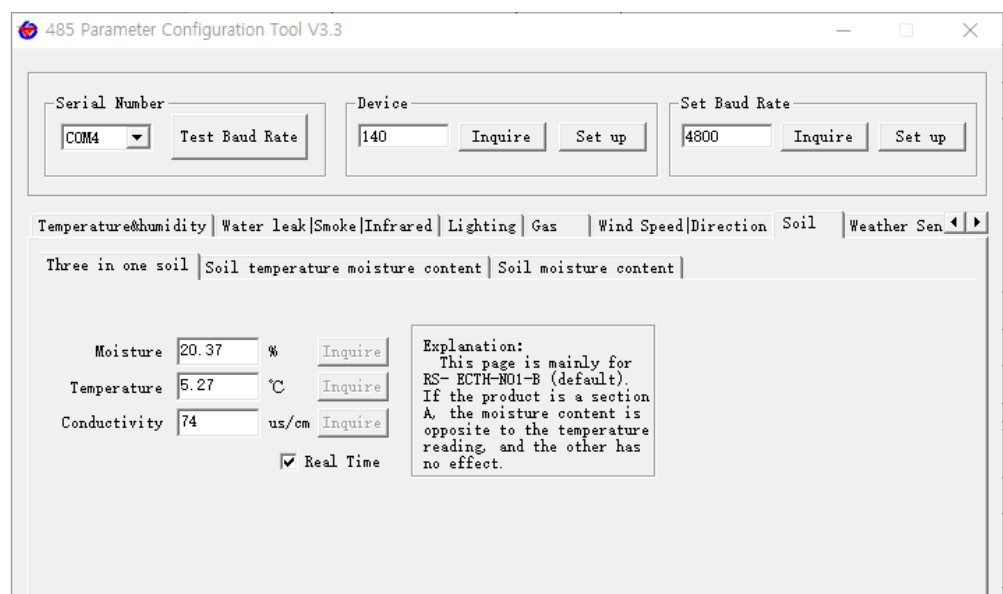

어드레스 설정
 |
| rs485 over TCP |
 |
| 순서 : 온도, 습도, EC |
릴레이 제어
차양막, 관수제어

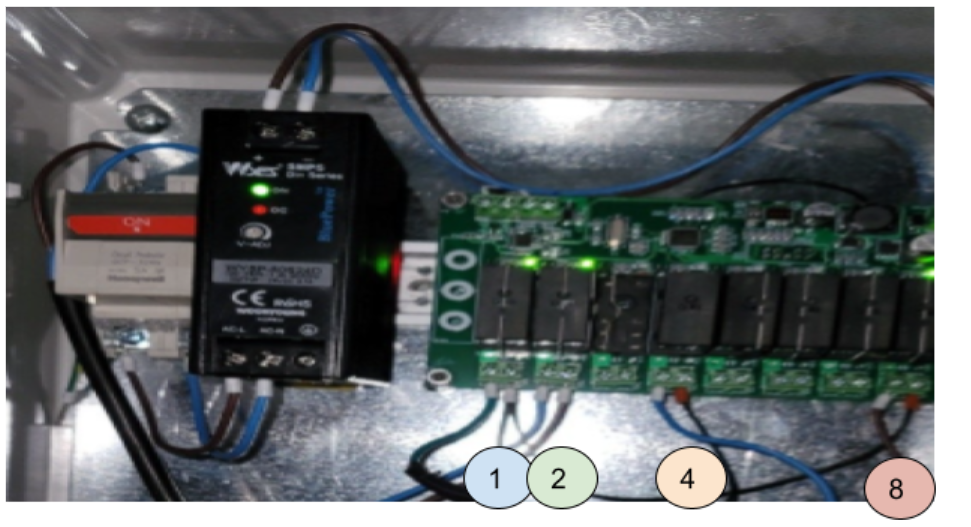

| 기존 설치 |
 |
| ON | OFF | |
| 차양막 | 1 ON | 1 OFF |
| 관수 | 4 ON 8 OFF | 4 OFF 8 ON |
| 미세관수 | 2 ON | 2 OFF |
| rs485 Device ID 31 boardrate 4800 bps |
 |
| ON | OFF | |
| 차양막 | 1 ON | 1 OFF |
| 관수 | 3 ON 4 OFF | 3 OFF 4 ON |
| 미세관수 | 2 ON | 2 OFF |

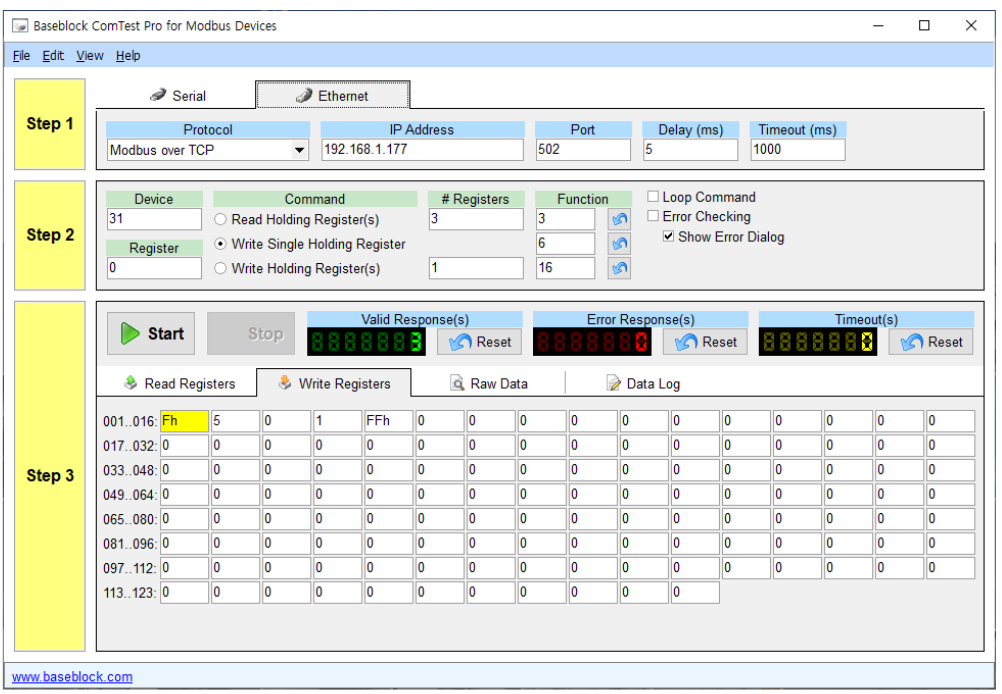

테스트프로그램
 |
컨트롤 보드

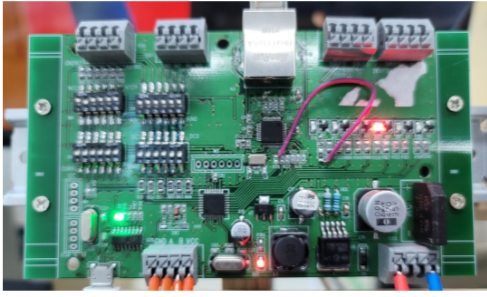

AWS 보드
| IP | 192.168.1.177 |

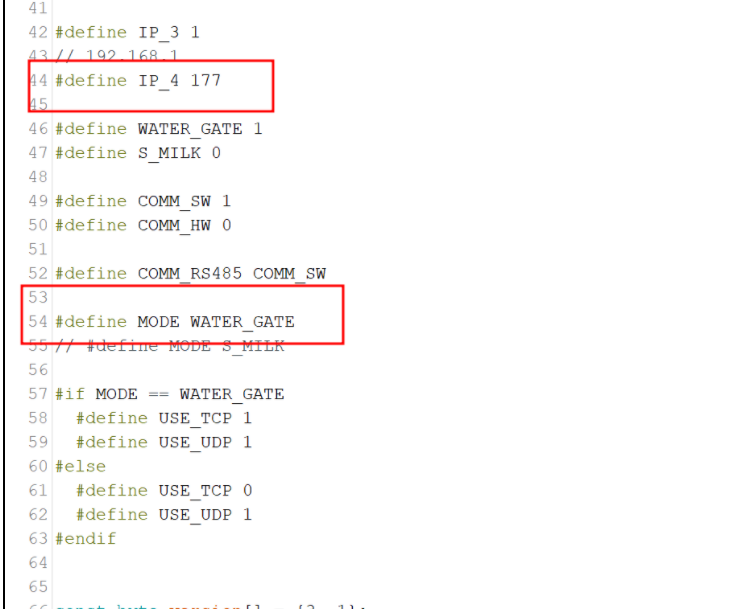

컴파일 설정
 |
| c:\Users\yc253\Documents\Arduino\arduino-modbus-rtu-tcp-gateway\ |
릴레이 제어보드
| IP | 192.168.1.178 |
컴파일 설정
| c:\Users\yc253\Documents\Arduino\arduino-modbus-rtu-tcp-gateway\ |
구성

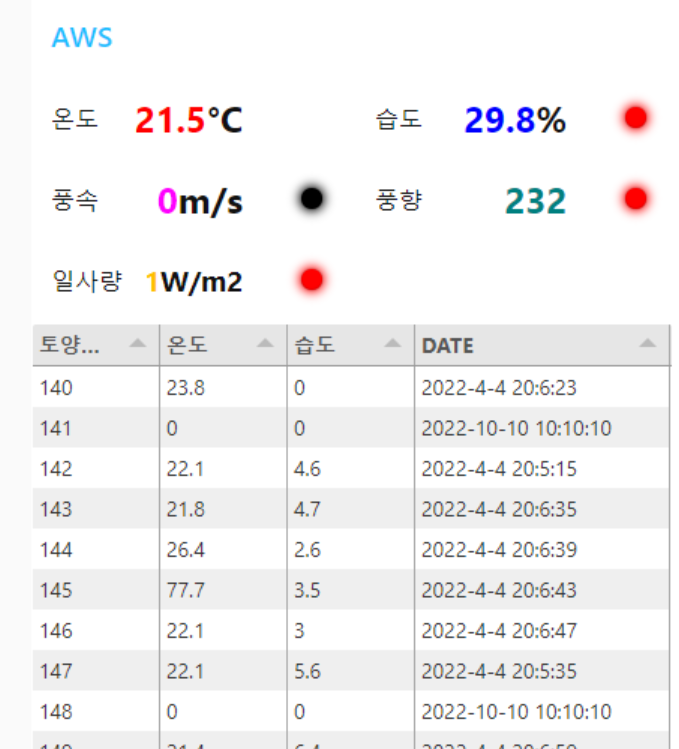

AWS
릴레이
CCTV
| CCTV #3 사과밭 |
http://usfarm2.iptime.org:80 아이디 : admin 비밀번호 : qwer1234 |
| cctv 메뉴얼 | http://naver.me/GFTQBaHr |
Node-RED
| 백업 파일 |
| http://naver.me/IIZbWVKR |
