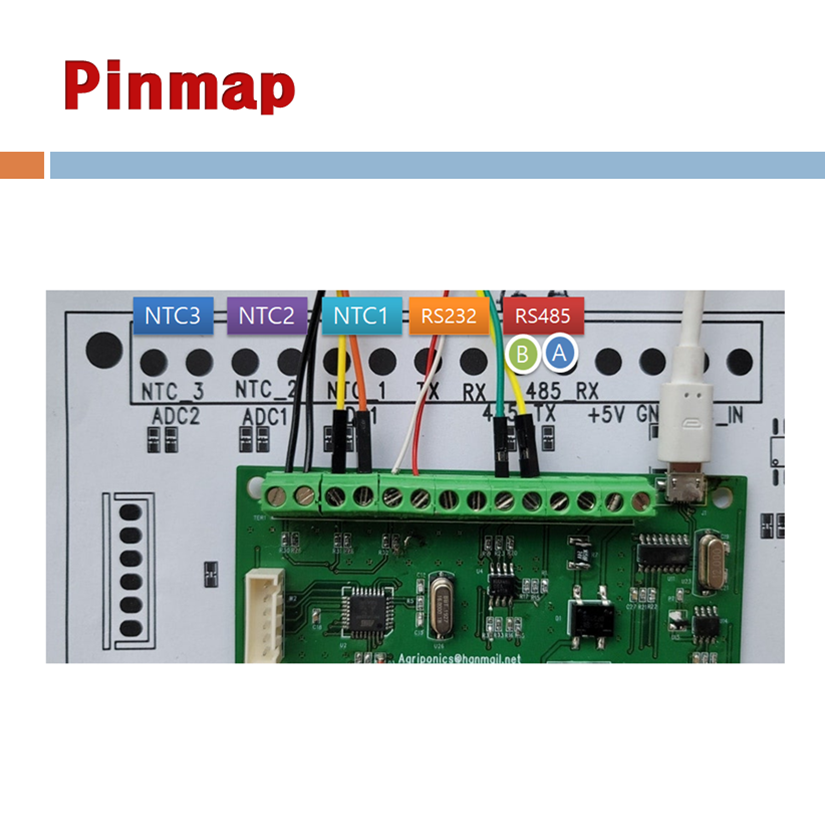

RS485 Slave 보드와 연결 테스트를 위하여 PC USB 용 CH340 to RS485 module을 사용하였습니다.
ModBus Slave address 0x01(Temperature), 0x02(Humidity)
(KSX3267)스마트온실센서구동기노드및온실통합제어기간RS485기반모드버스인터페이스.docx
0.53MB
★스마트온실 KS 표준 요약_수정(200917).hwp
1.39MB

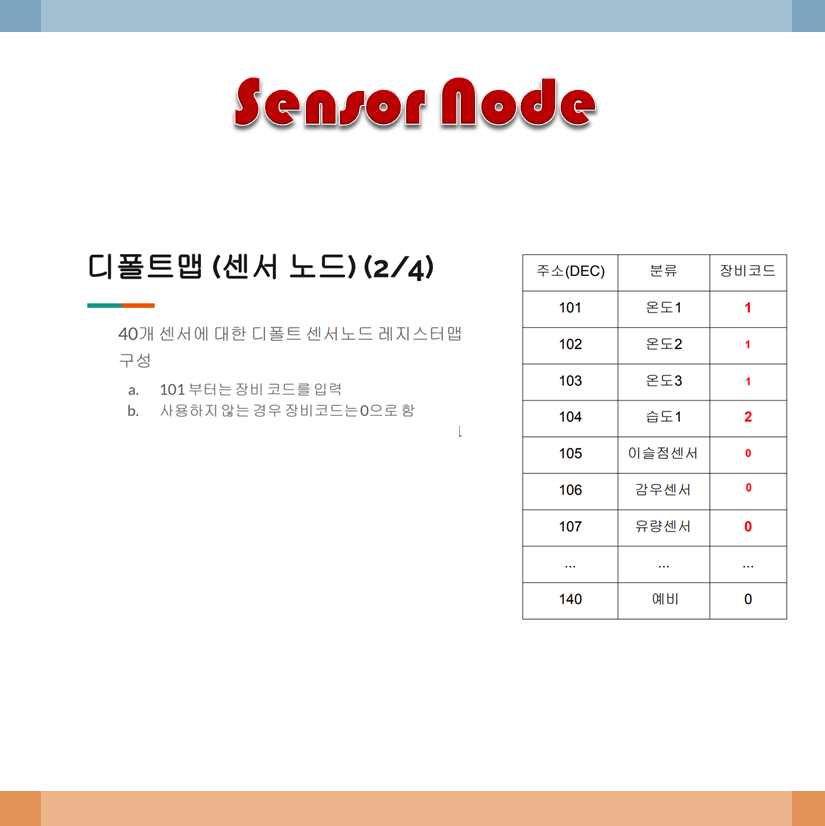

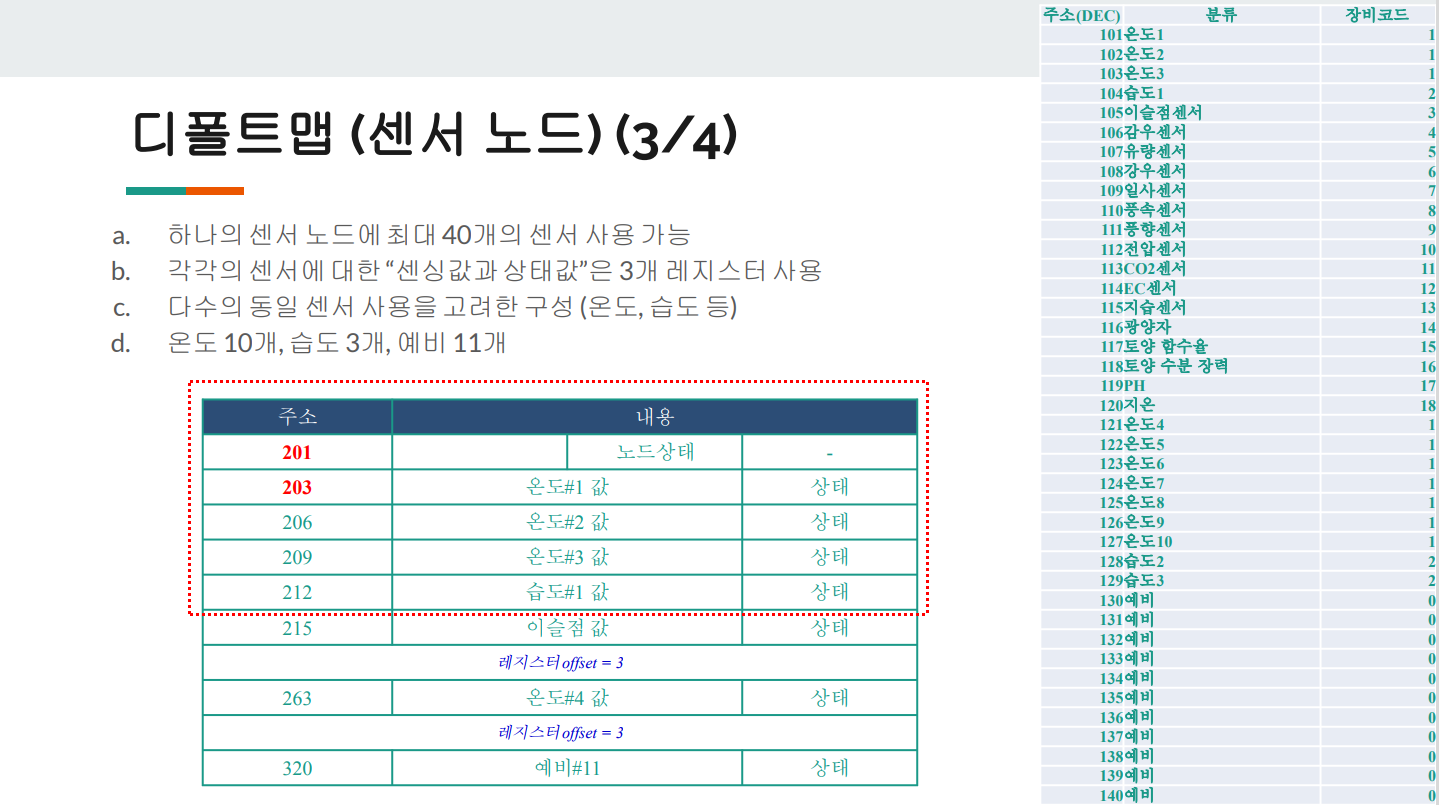

KS X 3267 - 디폴트 레지스터맵 (1).pdf
0.78MB
통신_프로토콜_이해_및_모드버스.pdf
1.48MB
QModMaster 프로그램은 아래 사이트 링크에서 다운받으세요.
sourceforge.net/projects/qmodmaster/
QModMaster
Download QModMaster for free. Modbus TCP,RTU Master Software. QModMaster is a free Qt-based implementation of a ModBus master application. A graphical user interface allows easy communication with ModBus RTU and TCP slaves.
sourceforge.net

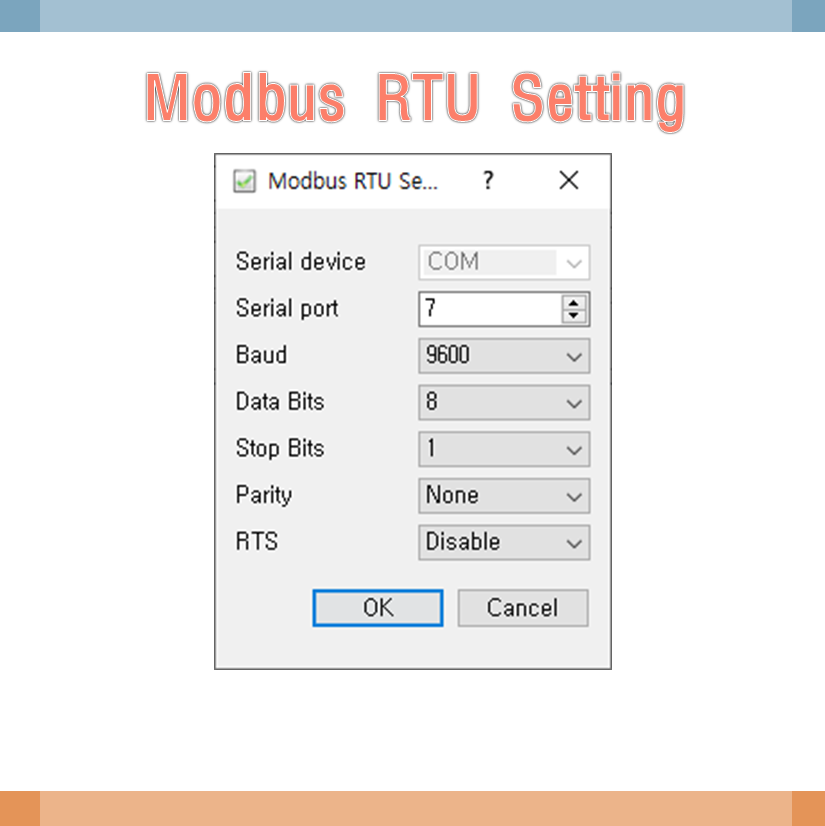

BaudRate 9600 bps

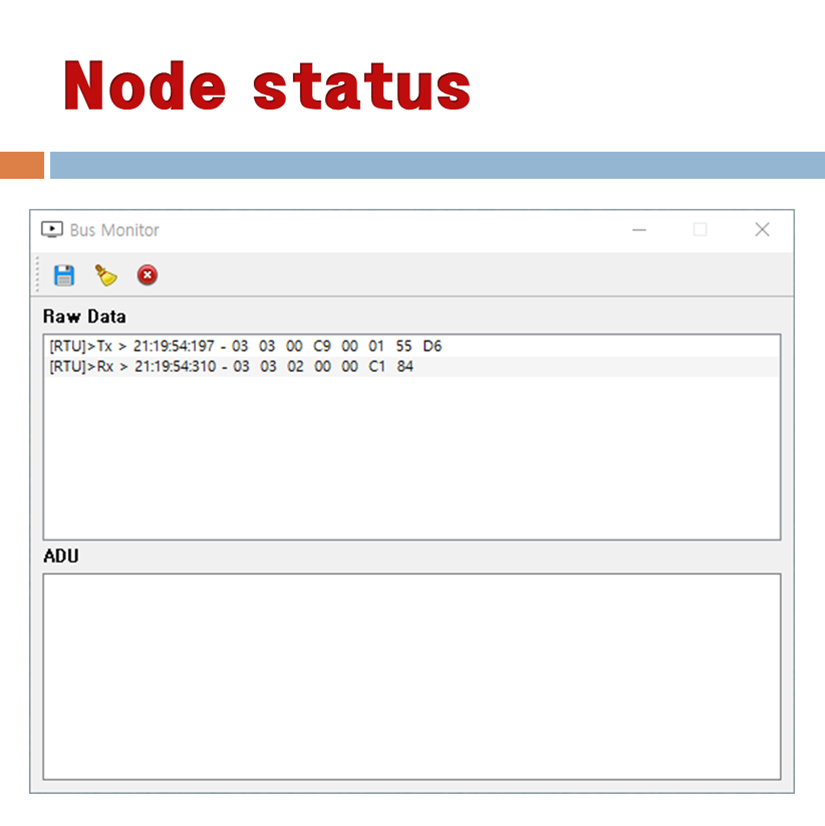

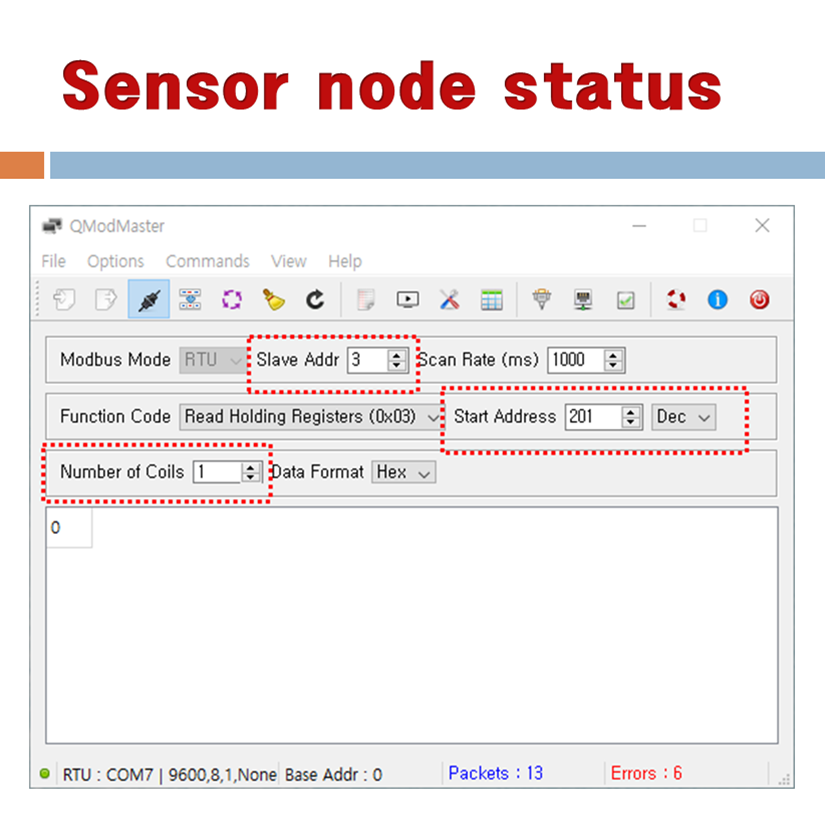

노드상태를 체크합니다.
첫번째 온도 센서 데이터를 요청합니다.

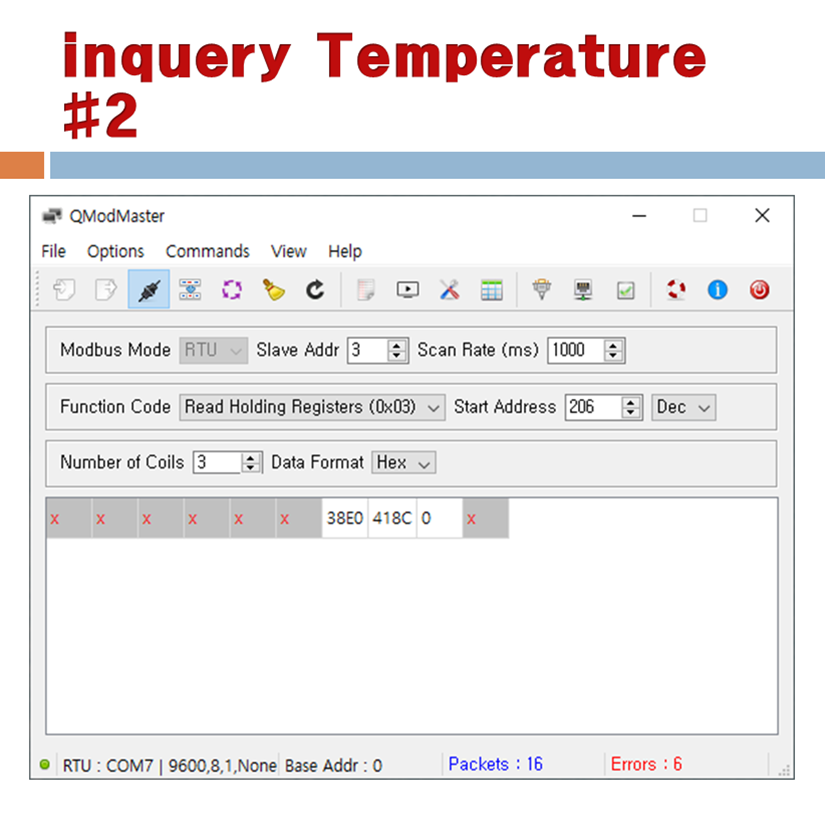

2번째 온도센서 데이터를 요청합니다.

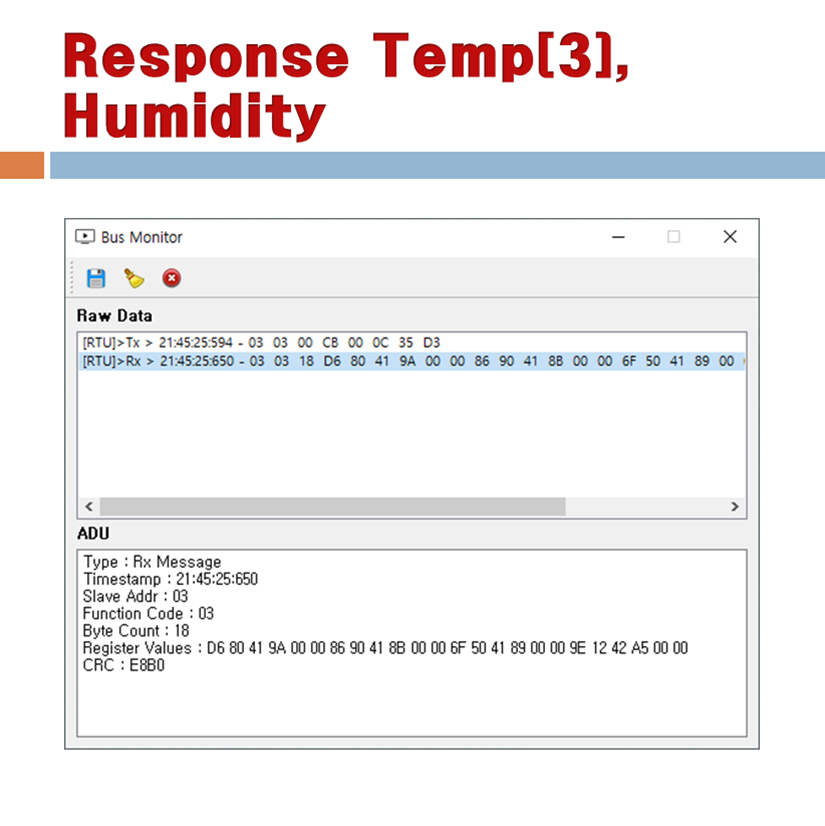

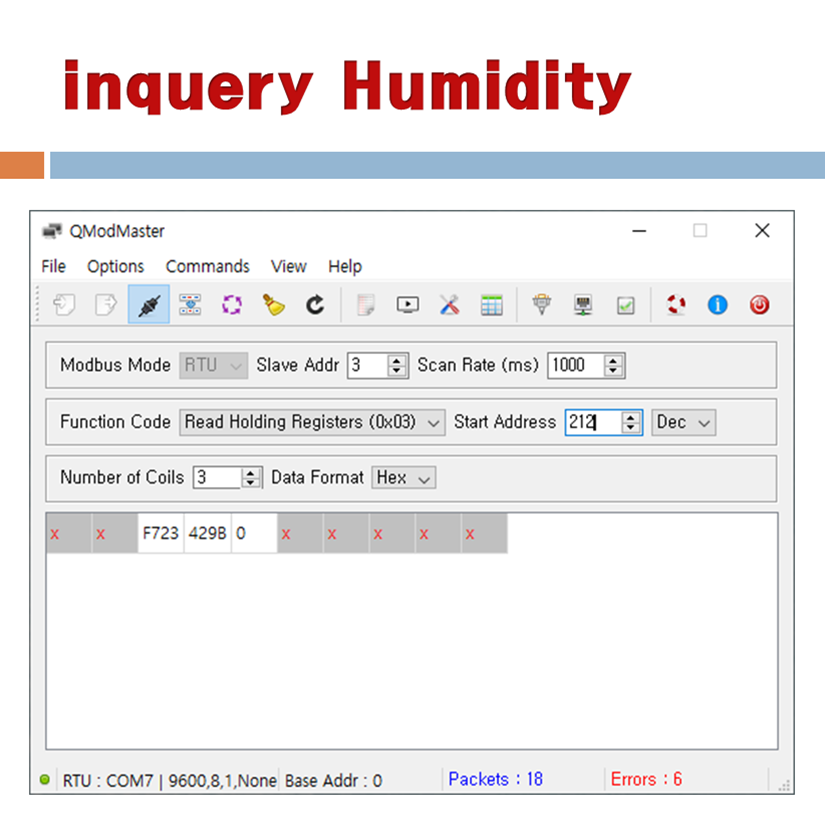

온도센서 [3] 습도 [1] 데이터를 같이 요청합니다.
References
CH340 USB to RS485 모듈 [OPEN-TB28-001]
오픈아이디어
openidea.co.kr:443
